U-DLCとは

30～60GPaの高硬度皮膜であることから高速摺動特性が向上し、従来u-dlcでは耐えられなかったギガ面圧の超後負荷環境下でも摩耗しない耐久力を有しています。
また、Mo-DTCなどの特殊オイル環境下でも使用可能なほか、金属溶着防止剤として幅広い適用性を持っておりアルミなどの軟質材への高い離型性があります。

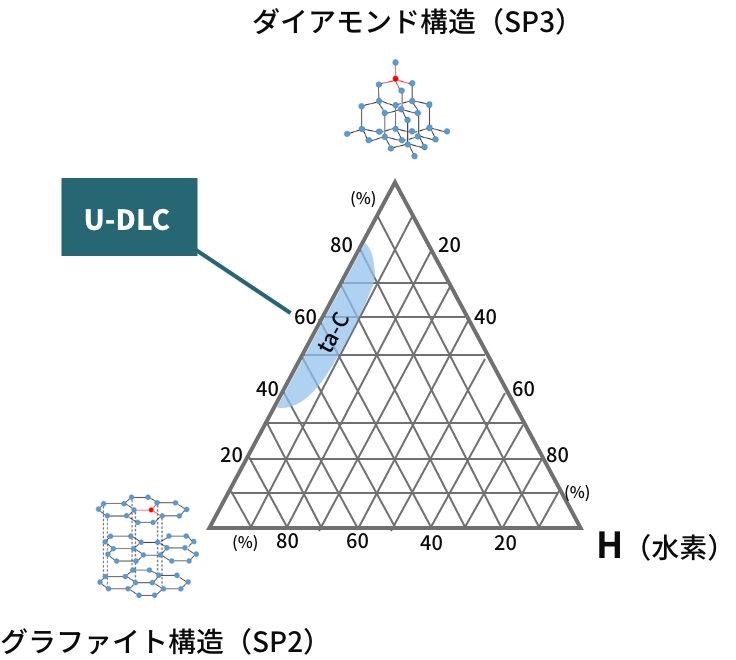

弊社ではアーク放電を採用しており、水素フリーのta-C膜となります。

仕様

成膜方式	アーク方式
sp構造	ta-C
水素含有量	約2%
硬度	30～60GPa
膜厚	1～2µm
酸化開始温度	350℃
成膜温度	100～200℃

※硬度・膜厚・成膜温度につきましては環境に応じてチューニング致します。

特長

①高硬度

超高負荷環境での適用

②摺動特性

特殊オイル環境下での高い耐久性

③耐非鉄（アルミ・銅）凝着性　

金属溶着防止剤として適用

膜機能（評価）

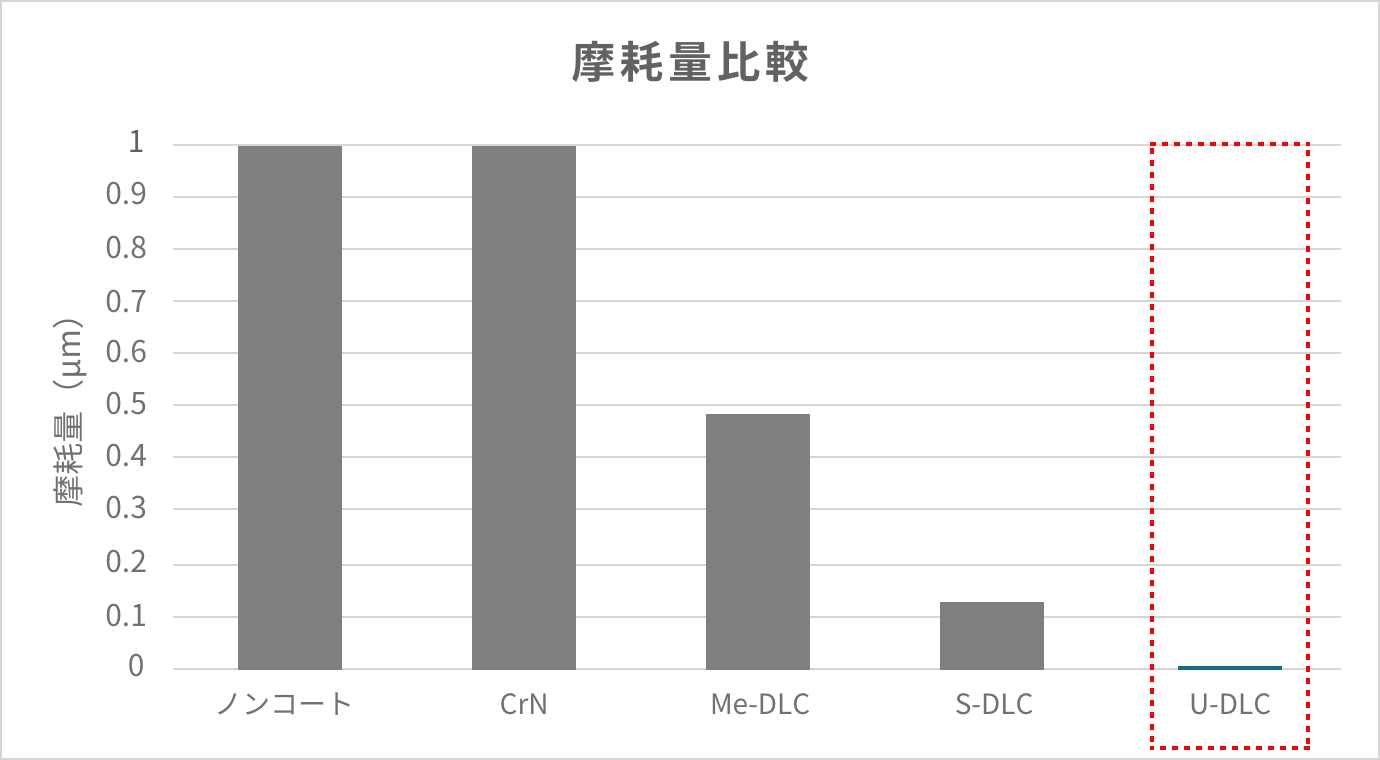

摩擦量評価

ボールオンディスク摺動試験

方式

ボールオンディスク

面圧P

2139MPa

周速V

0.5m /sec

時間

120分

OIL

万能グリス/常温

ボール材質

SUJ2

プレート材質

SKH51（焼入れ研磨）

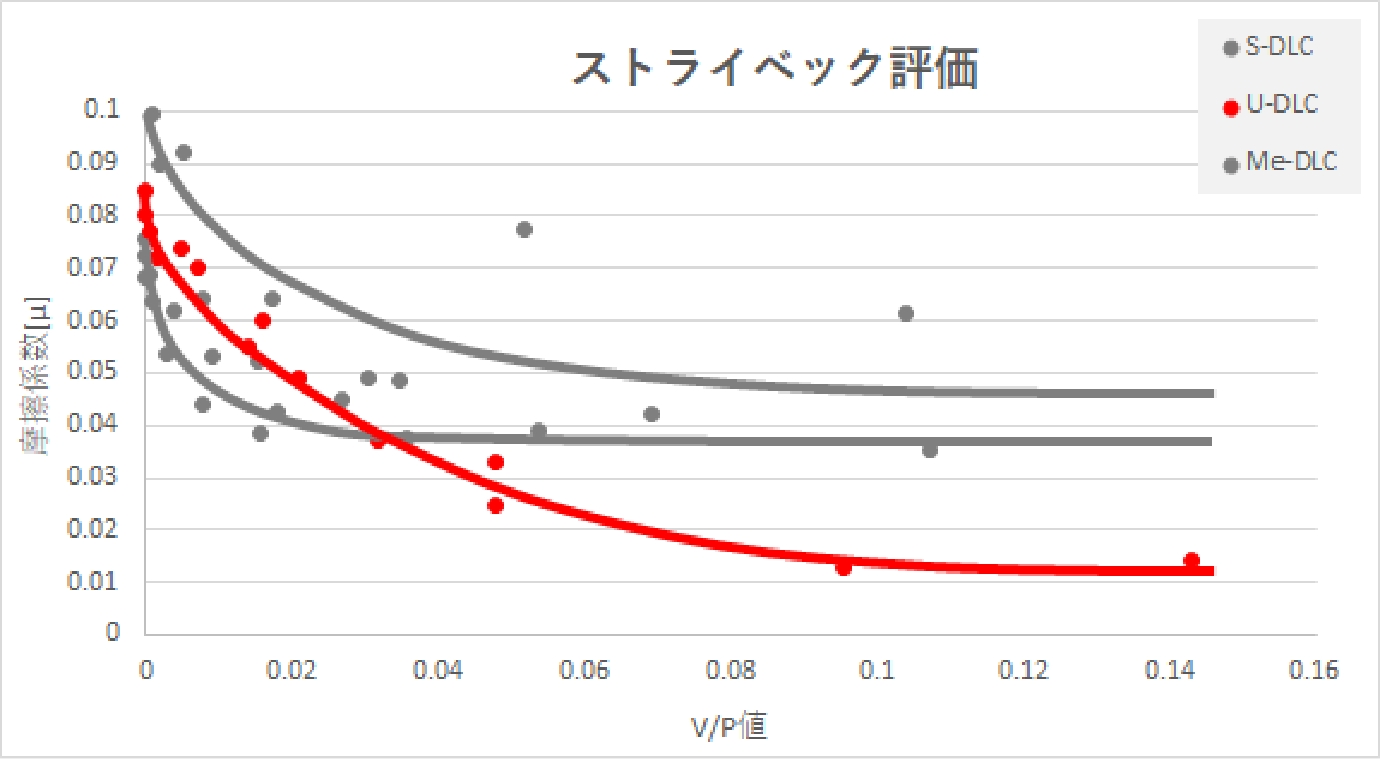

摩擦係数評価

バーベルオンディスク摺動試験

方式

バーベルオンディスク

面圧

20～150MPa

周速

0.11～4.40 ｍ/sec

時間

400秒/サイクル

OIL

GF6（80℃）

ボール材質

SKH51

プレート材質

SKH51

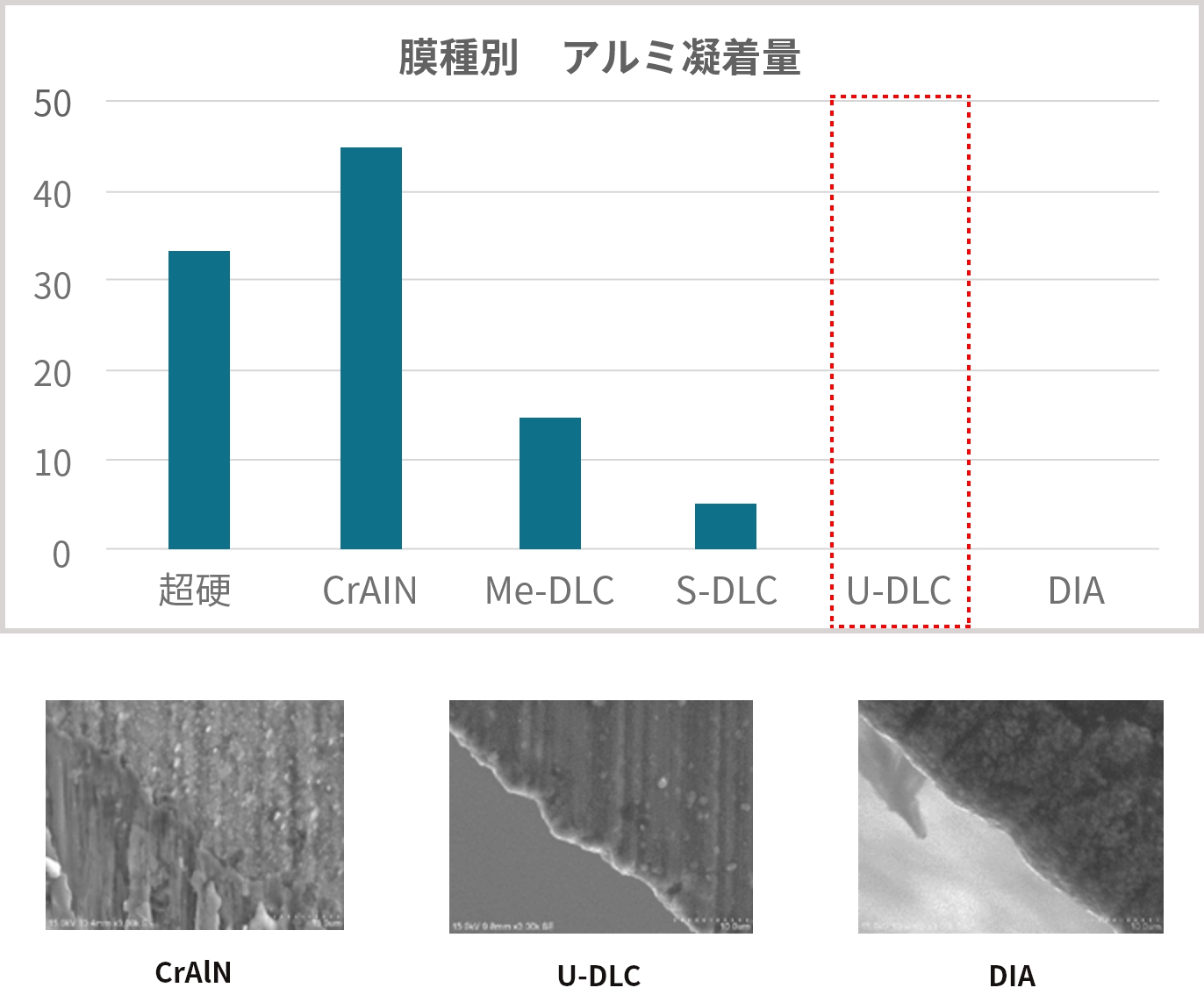

凝着特性評価

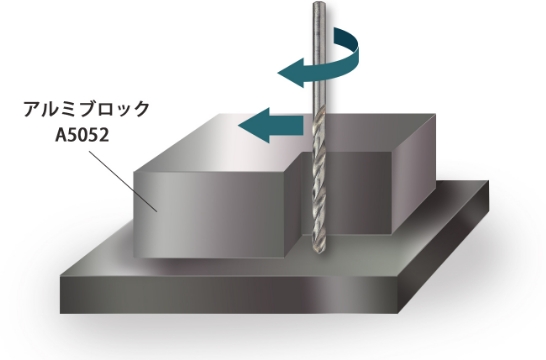

アルミ切削凝着試験

方式

アルミ切削凝着試験

切削距離

26.6m

径切込み

1.5mm

軸切込み

6.0mm

送り量

0.10mm/rev

OIL

ドライ

被削材

アルミブロック(A5052)

切削工具

φ6超硬エンドミル
